Thread tighten turns check adapter

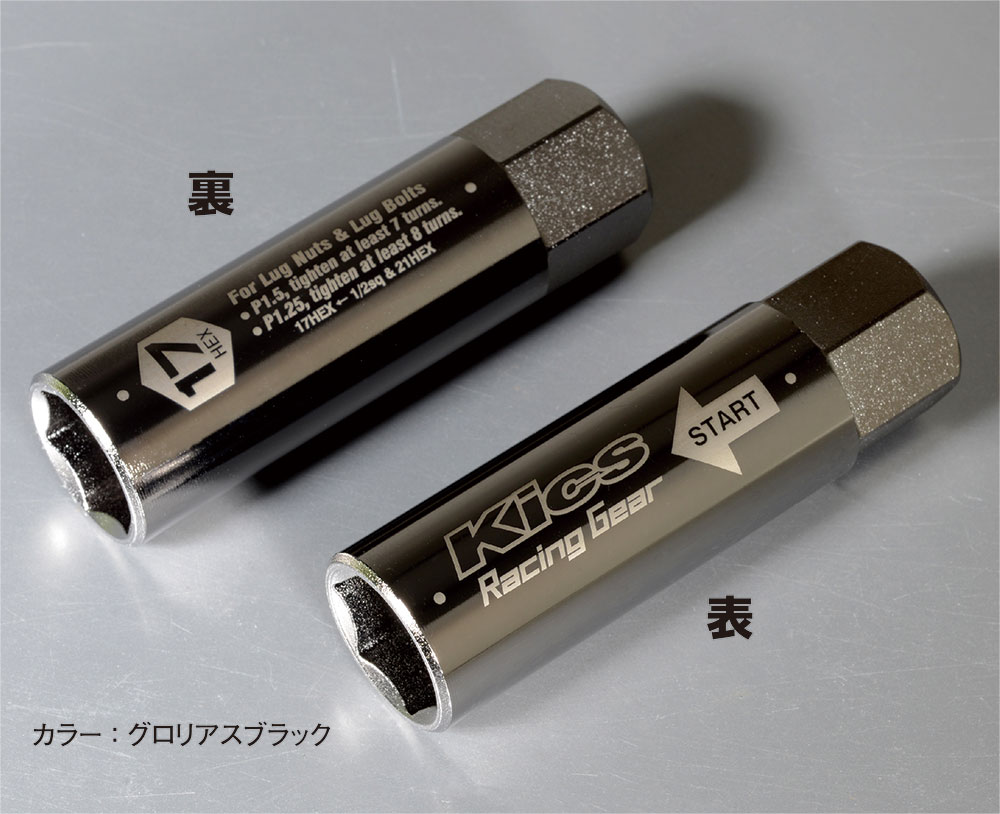

アダプターに、矢印（START）を印刷しました。STARTの位置から、何回転で（ナット/ボルト）が止まるかで
ネジの掛かり代（はめあい量）を確認します。
※ナットの取り付けは手で確認しながら行って下さい。インパクトレンチの使用は不可！
※締め付けは必ずトルクレンチにて指定トルク値で締め付けて下さい。

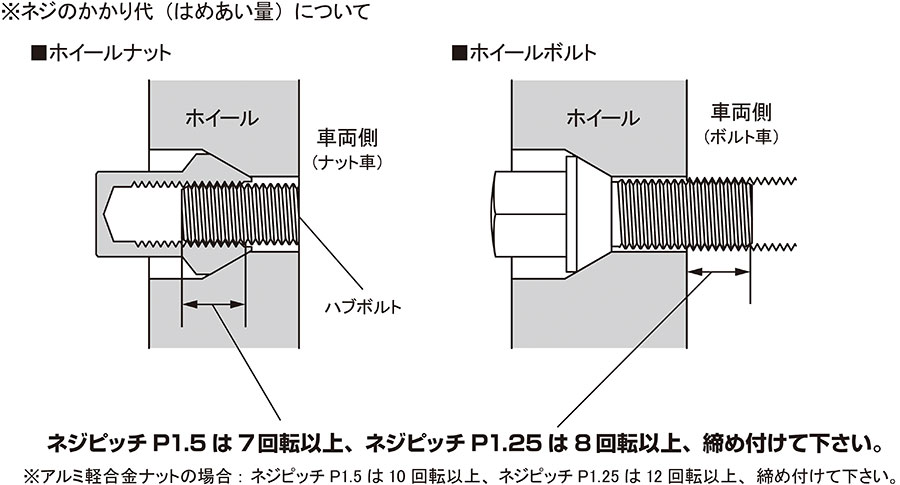

※ネジのかかり代（はめあい量）について

スチール製のナット、ボルトの場合：（ネジ径、M12/M14も統一）
ネジピッチP1.5は7回転以上、ネジピッチP1.25は8回転以上、締め付けて下さい。

※アルミ軽合金ナットの場合：
ネジピッチP1.5は10回転以上、ネジピッチP1.25は12回転以上、締め付けて下さい。

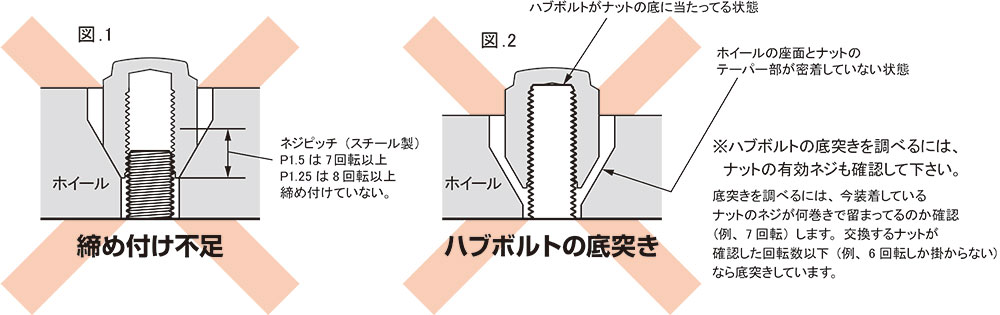

※注意：上記のネジの締め付け不足も不可（図、1）ですが、ハブボルトの底突きもご注意下さい。（図、2）
ナットの頭にハブボルトが底突きした状態で走行すると事故や車両の破損等の恐れがあります。底突きが怪しい又は不明な
場合はナットを取り付けないで下さい。（スチール製のホイールは特にハブボルトが長くなるのでご注意下さい。）

耐久性抜群！！クロモリ鋼「SCM435」鍛造

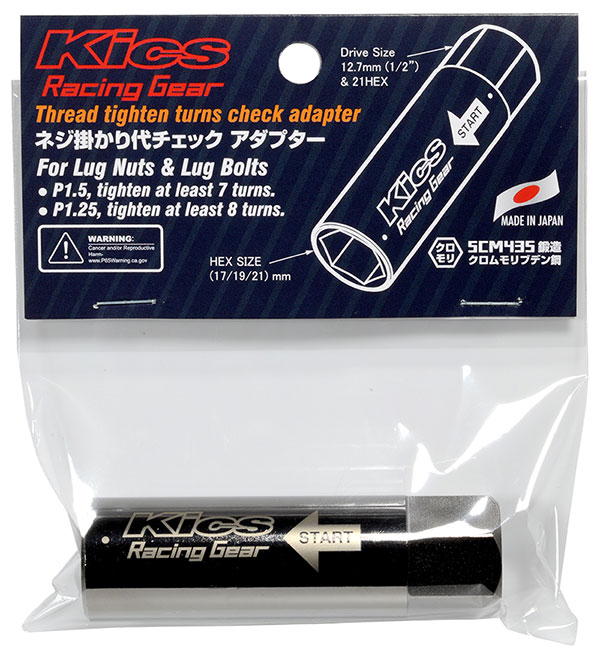

Thread tighten turns check adapter
ネジ掛かり代チェックアダプター

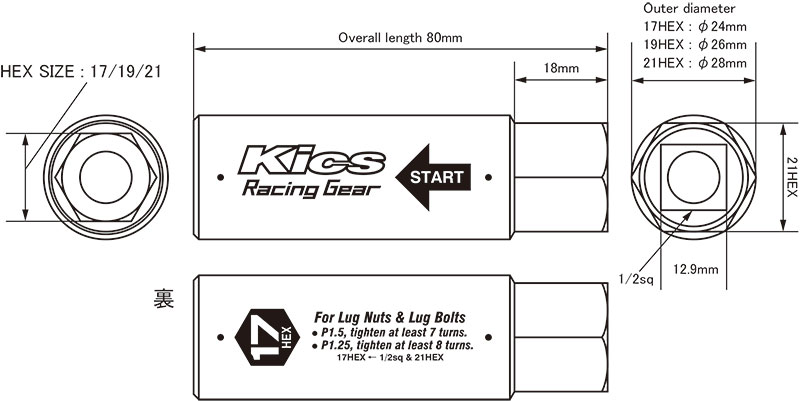

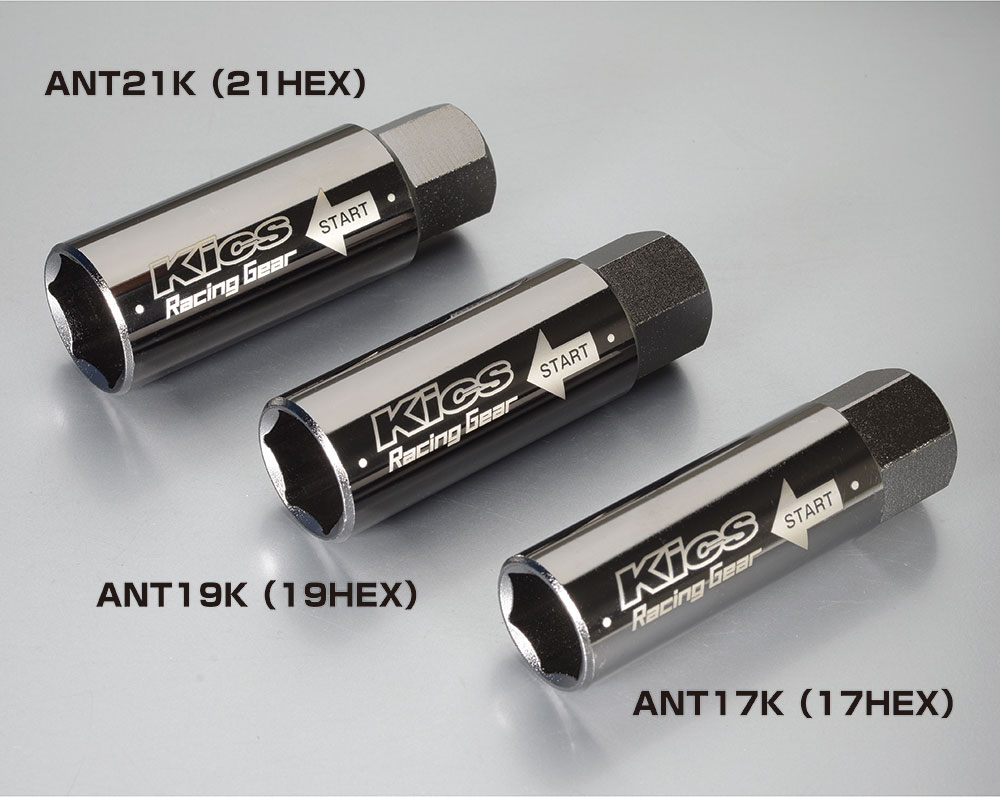

品番 No.	ナット側/レンチ側 (mm) Nut side /Wrench side	全長 Overall	外径 Diameter	JAN code	Price（1pc）
ANT17K	17 / 21（HEX）	80mm	φ24mm	4965581 523910	￥1,870 （税抜価格￥1,700）
ANT19K	19 / 21（HEX）	80mm	φ26mm	4965581 523927
ANT21K	21 / 21（HEX）	80mm	φ28mm	4965581 523934

※各アダプター1個、単品販売。

■使用方法

①車両にホイールを取り付けて下さい。
②ホイールナット（又はボルト）をアダプターに取り付けて下さい。

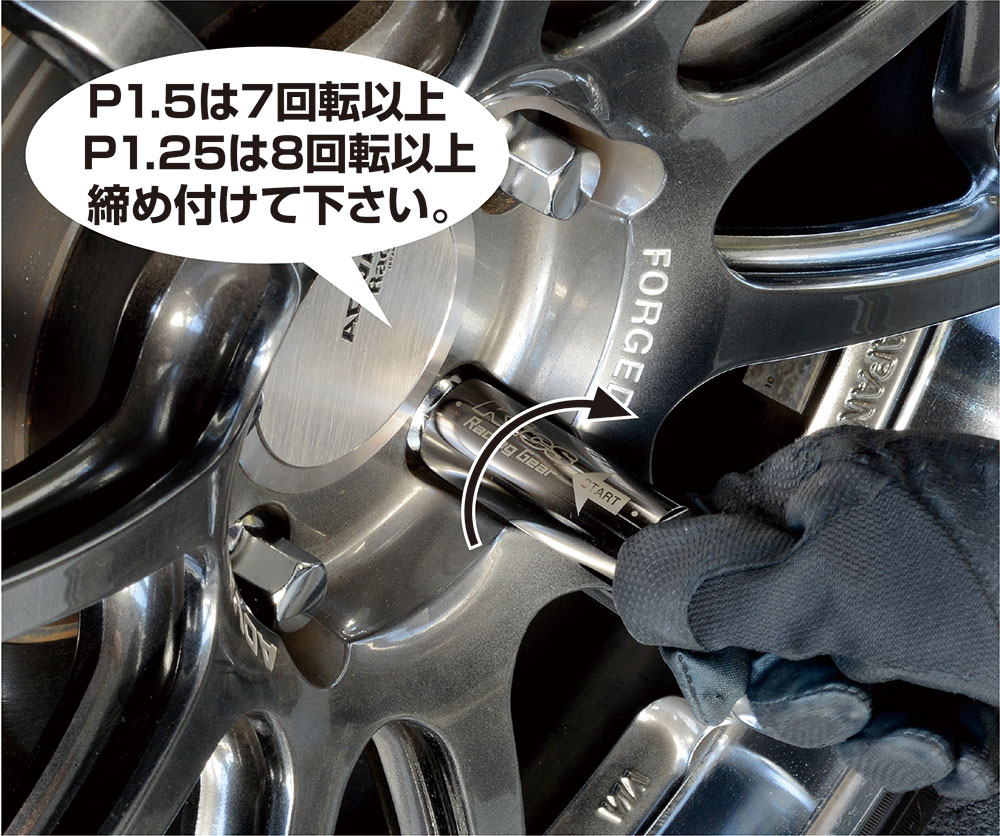

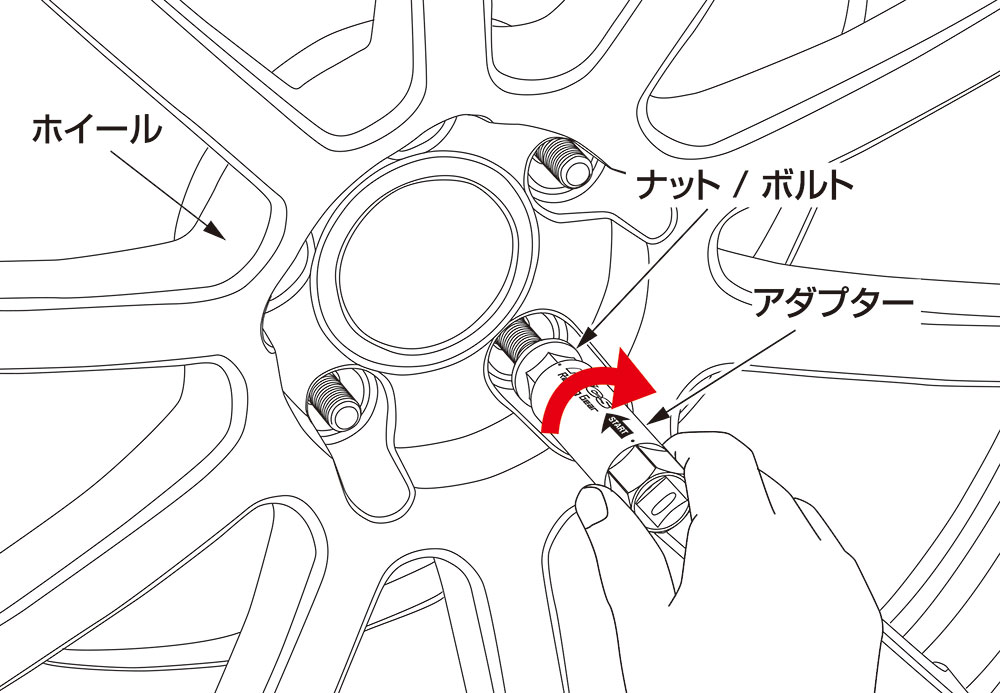

③図の様に、ホイールナット（又はボルト）をアダプターに取り付けた状態でSTARTの矢印を上にして、右に回します。
※アダプターは手に持って回して下さい。
④何回転で（ナット/ボルト）が止まるかでネジの掛かり代（はめあい量）を確認します。

スチール製のナット、ボルトの場合：（ネジ径、M12/M14も統一）
ネジピッチP1.5は7回転以上、ネジピッチP1.25は8回転以上、締め付けて下さい。

※アルミ軽合金ナットの場合：
ネジピッチP1.5は10回転以上、ネジピッチP1.25は12回転以上、締め付けて下さい。
